一、爐膛壓力控制系統的任務及特點
    鍋爐爐膛壓力控制系統的主要任務是維持爐膛壓力在一定范圍內變化，保證鍋爐設備的安全運行。實踐表明，一旦鍋爐燃燒系統發生故障時，最先反應的就是爐膛壓力的變化。特別對于大容量、高參數的鍋爐更要求爐膛壓力控制系統響應快，并能保持爐內壓力不致波動太厲害。因此，大機組爐膛壓力控制的設計與以往常規的“前饋-反饋”控制方案相比，還增加了防止?fàn)t膛負壓過低、防止鍋爐發生內爆及防止引風機發生喘振等許多超馳保護措施。
二、正常工況下的爐膛壓力控制方式
    對于采用平衡通風方式的鍋爐，爐膛壓力控制通常是采取調節兩臺引風機的導葉角度來控制爐膛壓力略低于外界大氣壓力。為了使?fàn)t膛壓力盡快穩定，控制系統采用了帶送風前饋的單回路控制系統，機組正常運行時，鍋爐爐膛壓力按傳統的“前饋-反饋”方案進行控制。

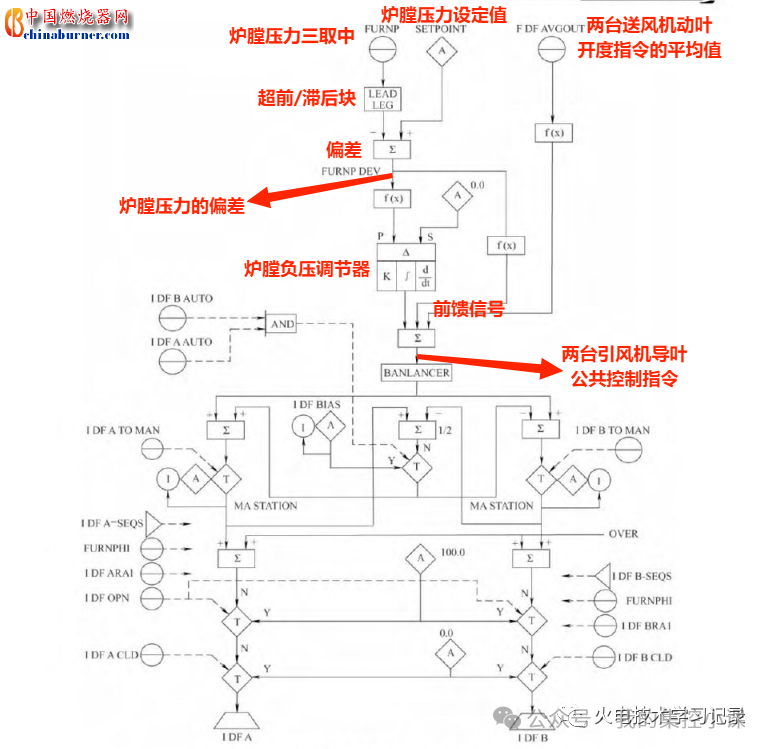

圖1  正常工況下的爐膛壓力控制方式
1、爐膛壓力測量信號的處理
    為了提高爐膛壓力控制系統的可靠性，爐膛壓力測量采用三冗余信號取中值，為減少爐膛壓力信號的脈動造成對執行機構頻繁操作帶來的不利影響，取中值后的爐膛壓力先經過超前/滯后塊LEAD/LAG濾掉信號中的高頻脈動干擾，然后與爐膛壓力設定值求偏差，該偏差信號再經過一函數功能塊作非線性處理后才成為爐膛負壓調節器的輸入測量值。
2、引風機公共控制指令形成回路
    正常情況下，當爐膛壓力控制投自動方式，前饋信號F.F(FEED FORWARD)有兩路。一路來自送風控制系統的輸出，其作用是使送風控制系統動作的同時，引風控制系統能相應地動作，使引風量隨送風量成比例地變化，以減小爐膛壓力在變負荷時的動態偏差。從送風機動葉控制回路(圖1)中可以看出，此前饋信號取自兩臺送風機動葉開度指令的平均值(FDF AVG OUT)。另一路前饋信號由爐膛壓力的偏差產生，直接將爐膛壓力偏差經一函數功能塊接到加法塊回的一個輸入端。
    爐膛壓力測量值為系統的反饋信號，爐膛壓力調節器根據爐膛壓力測量值和爐膛壓力設定值的偏差輸出調節作用，在加法塊中與兩路前饋信號綜合，加法塊的輸出為兩臺引風機導葉的公共控制指令。公共指令再與操作人員設定的偏置(IDF BIAS)進行綜合，最后將分別輸出引風機A和引風機B的導葉控制指令。
    爐膛壓力控制中，前饋信號對爐膛壓力的調節起粗調作用，爐膛負壓調節器起校正作用。
    當引風機A和引風機B切到手動方式時，爐膛壓力調節器的輸出將自動跟蹤兩臺引風機手動指令之和的平均值。由于偏置(IDFBIAS)的反演算，保證了爐膛壓力控制由手動切回到自動能實現無擾動切換。
三、非正常工況下爐膛壓力控制方式
    超臨界機組的爐膛壓力控制除了采用傳統的“前饋-反饋”控制方案外，最突出的特點是對爐膛壓力控制設計了一些超馳保護回路，使機組運行時更加安全。
1、MFT動作時的超馳控制
    當鍋爐接受到MFT動作信號后，通常不到幾秒鐘就可以導致爐膛滅火。爐膛一旦滅火，爐內溫度將急劇下降。從理想氣體狀態方程式pV=RT可知，當爐膛內煙氣容積V不變時，爐膛壓力p將隨爐內溫度T的下降而降低，爐內將出現較大的負壓。加之爐內燃燒是急劇的化學變化過程，在燃燒后的煙氣中除包括一、二次風外，還包括燃燒時產生的CO和水蒸氣。當鍋爐滅火時，CO和水蒸氣將大大減少，從而使煙氣的質量流量大大減少。如果此時引風機導葉仍保持原來的開度，勢必造成很大的爐膛負壓，如不采取措施鍋爐將有產生內爆的危險。為了防止此類事故的發生，爐膛壓力控制系統設計有防止鍋爐內爆的超馳保護回路。
    當MFT動作時，控制系統首先強制關小引風機導葉一個角度，以減少引風機的出力，避免使?fàn)t膛壓力下降過快。
    目前采用分散控制系統的大型機組，在超馳保護回路的設計上略有差別，大致可分為兩類：在任何負荷情況下，MFT動作后，引風機導葉角度固定關小10%左右；在MFT動作后，引風機導葉角度關小的數值隨負荷而變化。
    第一種方案認為鍋爐在滿負荷或接近滿負荷運行時，煤燃燒產生的CO2和水蒸氣使引風機增加的出力不會大于10%。因此在MFT動作時，先關閉引風機導葉約10%的角度(開度滿量程為100%),然后逐步釋放，最終保證引風機出力與空氣流量相平衡。這種估算比較粗略，當MFT動作時，恢復爐膛壓力到正常值的時間響應比較長。
    超臨界機組的爐膛壓力防內爆超馳保護采用了第二種方案，其控制原理如圖2所示。

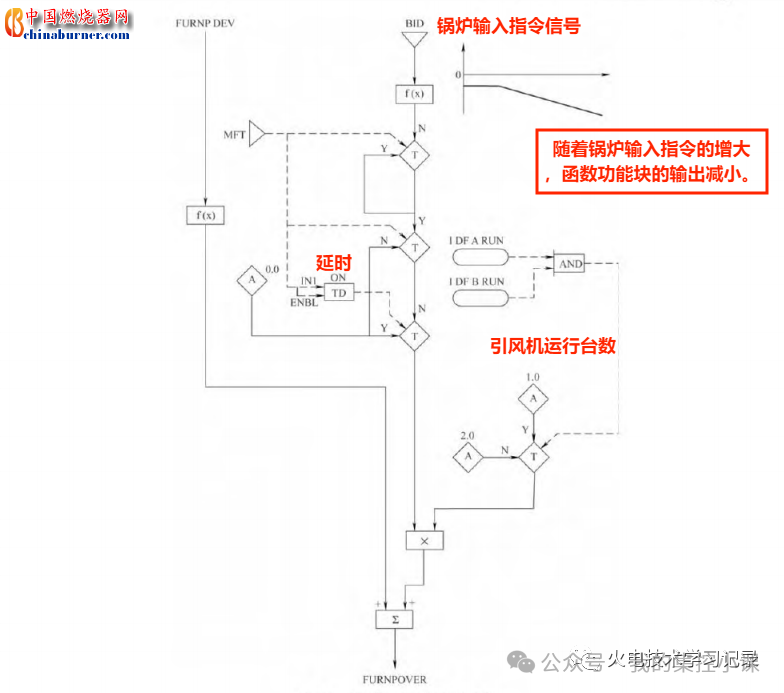

圖2 爐膛防內爆超馳保護回路
    鍋爐輸入指令信號(BID)通過函數功能塊形成圖2中的變化曲線，該曲線表示隨著鍋爐輸入指令的增大，函數功能塊的輸出減小。
    當機組正常運行時，MFT=0,函數功能塊輸出的信號是不能繼續向下游傳遞的，因此該超馳保護回路不起作用。
    當鍋爐發生主燃料跳閘時，MFT=1,一個與鍋爐輸入指令相對應的負方向變化信號被送到A與B引風機M/A控制站下游的加法塊ES|輸入。因此無論A與B引風機M/A控制站是處于自動方式還是手動方式，該信號將快關兩臺引風機的導葉一個角度，防止了MFT動作后有發生爐膛壓力過低的危險產生，由于該信號控制的優先級較自動信號和手動信號高，故稱為超馳控制信號。
    超馳關引風機導葉一個角度的信號只能維持短暫的時間然后逐漸恢復，該時間由圖2中的“延時開”功能塊[TD]ON來設定。超過功能塊ON設置的時間后，關引風機導葉一個角度的超馳信號又恢復到零，使引風機導葉重新釋放，并恢復到正常爐膛壓力控制方式下運行，或MFT動作迫使鍋爐停爐，實現鍋爐自然通風方式。
    超馳保護中還設計了引風機運行臺數修正回路，由常數1.0和2.0通過切換器T、乘法塊[輸出。當兩臺引風機都在運行時，乘法塊×的修正因子選擇1.0;而一臺引風機運行時，則選擇2.0。
2、引風機導葉定向閉鎖保護
    當引風調節投自動后，如果發現爐膛壓力太低或兩臺引風機導葉均在最大位置，或兩臺引風機接近嘴振區時，引風機控制指令被禁止進一步增加(閉鎖增),直至“爐膛壓力低”邏輯條件消失。如果爐膛壓力太高，則引風機控制指令禁止進一步降低(閉鎖減)。
    當喘振閉鎖功能檢測到引風機快要發生喘振時，方向閉鎖功能還防止引風機導葉指令的增加(閉鎖增),以避免引風機出現喘振。
    無論引風機M/A控制站在手動還是在自動方式，當爐膛壓力偏差過大時，引風機導葉定向閉鎖保護回路都起作用。
    MFT超馳保護、爐膛負壓低保護、定向閉鎖保護等均設計在引風機M/A控制站的下游，從而可以避免運行人員無意發出誤操作而使?fàn)t膛壓力繼續惡化，保證了鍋爐的運行安全。
